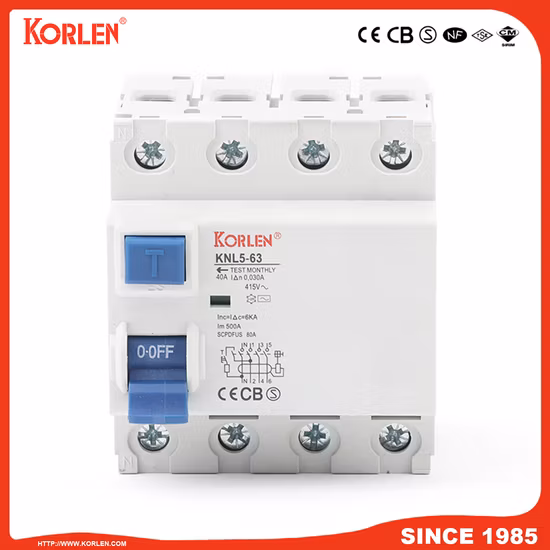

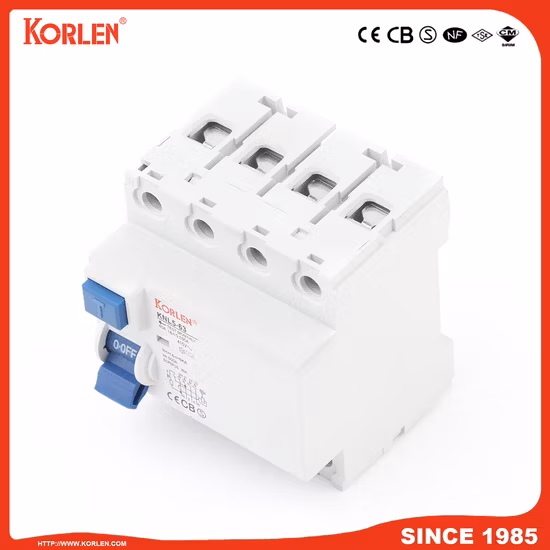

Interruttore automatico differenziale Sf6 esterno Knl5

Informazioni basilari.

Modello numero.	KNL5-63
Tipo	Interruttore
Funzione	RCD
Certificazione	CE, CB
Tensione di funzionamento nominale	240 V/415 V
Corrente di cortocircuito limite nominale	3000A
Sensibilità	Atipo;Atipo
Pacchetto di trasporto	Cartone
Specifica	IEC/EN61008.1 e GB16916.1
Marchio	CORLEN
Origine	Wenzhou; Zhejiang; Cina
Capacità produttiva	5000000 pezzi/anno

Descrizione del prodotto

L'interruttore automatico della corrente residua serie KNL5 (senza protezione da sovracorrente) è adatto per la linea A e S 50/60 Hz, tensione 240 V (2 poli)/415 V (4 poli), corrente nominale fino a 63 A. In caso di shock elettrico umano o se la corrente di dispersione della linea supera il valore prescritto, l'alimentazione verrà interrotta rapidamente per proteggere la sicurezza umana e prevenire incidenti dovuti alla dispersione di corrente. Può essere utilizzato come cambio raro della linea in situazioni normali. È applicabile a siti industriali, siti commerciali, edifici alti e abitazioni civili.
È conforme agli standard IEC/EN61008.1 e GB16916.1. Ciascuna fase del conduttore dell'interruttore passa attraverso il trasformatore di corrente a sequenza zero e il lato secondario della bobina si collega allo sganciatore elettromagnetico. In condizioni normali, la somma vettoriale di ciascuna fase di corrente che passa attraverso il trasformatore di corrente a sequenza zero è zero. Il flusso del trasformatore di corrente omopolare è zero. E la tensione di uscita secondaria è zero e l'interruttore non si azzera, e il trasformatore di corrente a sequenza zero produrrebbe il flusso magnetico e il lato secondario della bobina produrrebbe la tensione. Una volta che la corrente di dispersione aumenta per portare la tensione di uscita sul lato secondario a crescere fino a un certo livello, il rilascio elettromagnetico si attiverebbe per far sì che il meccanismo di funzionamento agisca per interrompere il contatto che collega l'alimentazione, per realizzare infine la protezione dalle perdite.

Telaio	63A
Tensione di lavoro nominale
