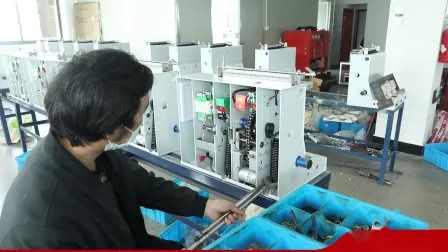

Interruttore automatico sottovuoto per interni Vs1 24kv 1250A montato lateralmente

Informazioni basilari.

Modello numero.	VS1
Numero di poli	3
Tipo	Interruttore
Funzione	Protezione da guasti all'interruttore automatico, protezione da sovracorrente, OVP (protezione da sovratensione)
Certificazione	ISO9001-2000, CCC, prova di tipo
Pacchetto di trasporto	Caso di esportazione normale
Marchio	Vulcano elettrico
Origine	Cina
Codice SA	8538900000

Descrizione del prodotto

Descrizione del prodotto
La serie VS1 è un tipo di interruttore automatico sottovuoto ad alta tensione per interni utilizzato nell'alimentazione trifase CA
sistema di frequenza 50HZ. La tensione nominale del VCB può essere 12kV, 24kV o 36kV. Presenta i vantaggi di dimensioni ridotte, isolamento affidabile e manutenzione esente da molto tempo, ecc. Il meccanismo operativo può essere modulare o a molla, gli interruttori automatici in vuoto VS1 possono essere un'unità di installazione fissa o un'unità estraibile con una struttura di spinta dedicata.

Specifiche tecniche

NO.	Articolo	Unità	Dati
1	Tensione nominale	kV	24
2	Corrente nominale	UN	630/1250/1600/2000/2500/3150
3	Frequenza nominale	Hz	50/60
4	Corrente di cortocircuito nominale	kA	20/25/31,5/40
5	Corrente nominale di breve durata (4 s)	kA	20/25/31,5/40
6	Corrente nominale di tenuta di picco	kA	50/63/80/100
7	Tensione di tenuta alla frequenza industriale nominale	kV	65 (frattura 79)
8	Tensione nominale di resistenza all'impulso di fulmine	kV	125(frattura 145)
9	Sequenza operativa nominale		O-0.3SC&O-180S-C&O
10	Durata della vita meccanica	tempo	10000
11	Frequenza della corrente di apertura nominale del cortocircuito	tempo	50
12	Tensione nominale del meccanismo operativo (CC)	V	110/220
13	Apertura dei contatti	mm	11+1
14	Colpo eccellente
